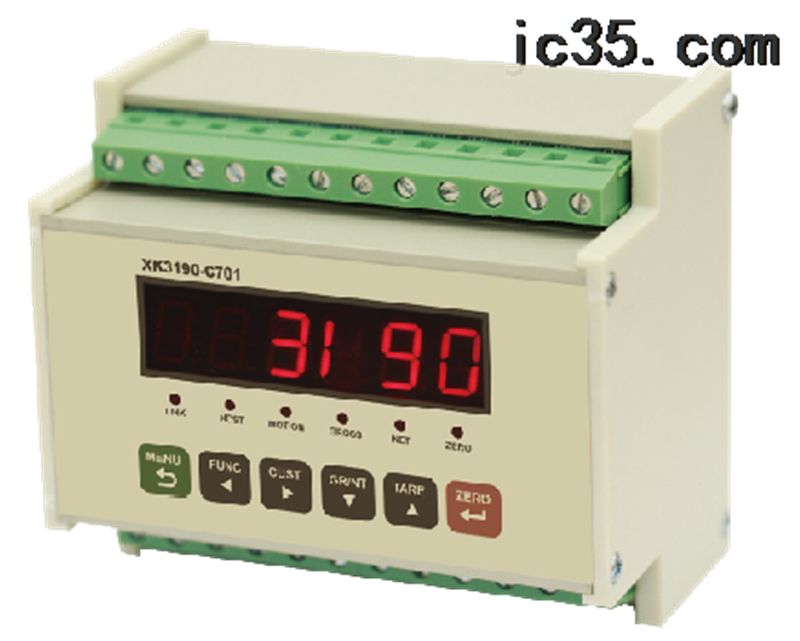

电子秤仪表XK3190-C701

XK3190-C701

项目详细介绍

XK3190-C701是一款导轨式安装的现场总线式重量变送器。它采用高速、高精度、高电压供桥的Σ-△模数转换技术，集重量变送器与控制功能于一身，既可以通过现场总线、模拟量输出等方式连接PLC等系统，又可以通过自身灵活的编程功能实现简单控制流程。

基本功能

• ◆10V供桥的高精度AD，可读性达1/60000，
  ◆高速度AD，速度为200次/秒，可通过现场总线接口逐个取出
  ◆标配MODBUS-RTU现场总线输出，可选配CC-LINK等接口
  ◆可选配模拟量输出4~20mA，0~20mA，0~5V，1~5V，0~10V。通过软件配置输出方式，调节零点和增益
  ◆标配4路开关量输出、2路开关量输入，可通过现场总线接口控制，也可通过类似PLC指令的方式编程，满足各种控制流程
  ◆具有快速标定、分离式标定、免砝码标定三种标定方式
  ◆最大5段的非线性修正
  ◆双备份参数存储，硬件写保护功能，软件可配置
  ◆串口功能可配置，可以连接电脑、串口打印机、大屏幕等外设


技术参数

• ◆显示：采用6位0.4英寸数码管显示，6个状态指示符
  ◆按键：6个轻触式按键
  ◆传感器接口：6线制，可接1~4只350欧姆的模拟传感器
  ◆供桥电压：10VDC，150mA
  ◆AD转换方式：Σ-△转换方式
  ◆AD转换分辨率：24bit
  ◆AD转换速度：10~200次/秒（软件可设置）
  ◆电源接口：24V直流（18~36V），6W
  ◆工作温度：-10℃~40℃
  ◆隔离保护：采用全隔离设计，隔离电压大于1500V/DC
  标配接口：
  ◆MODBUS-RTU接口（RS485/RS232自适应)，波特率4800~115200可设
  ◆2路开关量输入，4路开关量输出（晶体管OC门输出），功能可编程
  选配接口：
  ◆16bit高精度模拟量4~20mA，0~20mA，0~5V，1~5V，0~10V
  ◆开关量扩展，4路输入输出，软件可配置输入输出
  ◆CC-LINK
